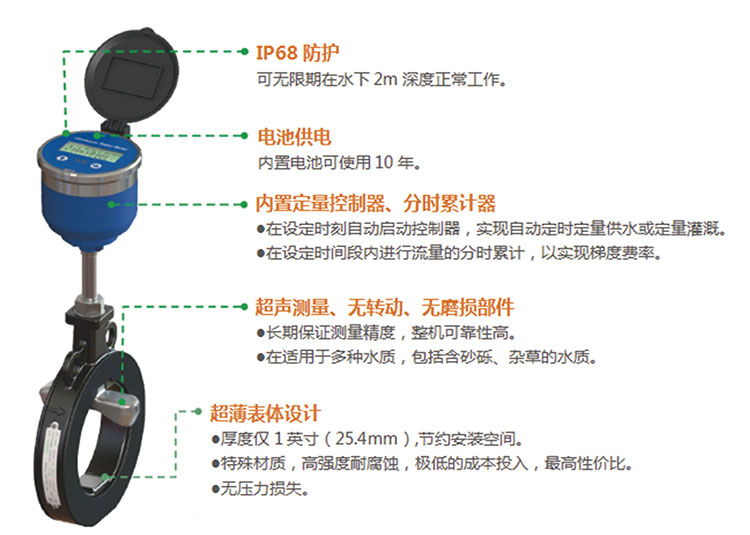

管段式超声波流量计由主机和管段式传感器组成，具有安装简单，始动流量低，测量精度高，无压力损失等优点。
DN15-32采用π型管段式传感器，DN40及以上采用标准型管段式传感器。

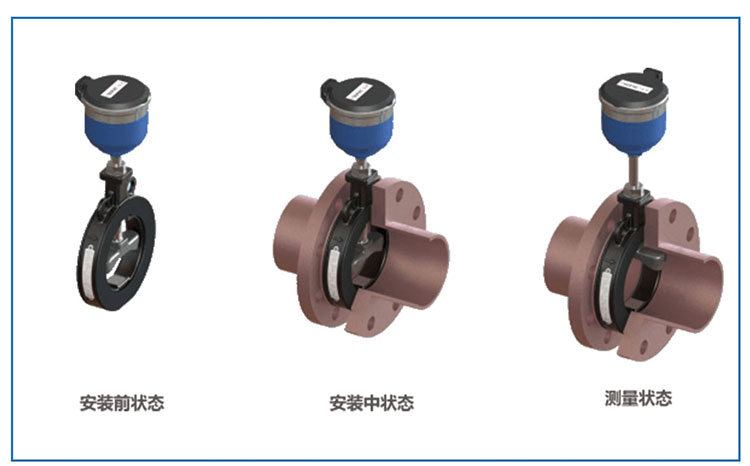

主机和传感器均安装在测量管段上，防护等级IP68。
技术参数表(DN50-DN100)：
公称口径 | ZUI大流量 | 常用流量 | ZUI小流量 | |
50 | 30 | 15 | 0.3 | |
65 | 50 | 25 | 0.5 | |
80 | 80 | 40 | 0.8 | |
100 | 120 | 60 | 1.2 | |
准确度等级 | 2级/3级 | |||
压力损失 | <25kPa/qp | |||
公称压力 | 1.6MPa | |||
温度传感器 | PT1000铂电阻 直插 | |||
温度计算范围 | 4-95℃ | |||
温差范围 | 3-60℃ | |||
温差分辨率 | 0.01 | |||
环境等级 | A类 | |||
热耗计算 | 从0.25k开始 | |||
防护等级 | IP67（计算器部分） | |||
电源 | 3.6V锂电池（>=3年） | |||
公称直径 | 量程比R | 流 量 （m³/h） | ||||
始动流量 | ZUI小流量Q1 | 分界流量Q2 | 常用流量Q3 | 过载流量Q4 | ||
DN10 | 200 | 0.002 | 0.0120 | 0.020 | 2.000 | 3.125 |
DN15 | 200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
DN25 | 200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
DN32 | 200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
DN40 | 200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
DN50 | 100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
DN65 | 100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
DN80 | 100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
DN100 | 100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
DN125 | 100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
DN150 | 100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
DN200 | 100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
DN250 | 100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
DN300 | 100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
HQSB超声波冷、热量水表数据
